Celdas MT/BT, Control & Protección

Desde que en 1984 Hyosung Heavy Industries desarrollamos el cuadro de distribución de alto voltaje de 25,8 kV y 25 kA, hemos venido suministrando este producto y prestando servicios a numerosos países durante 40 años.

Disponemos de diversos productos desde 440 V de potencia hasta 38 kV (CGIS, cuadros de distribución de alto voltaje, cuadros de distribución de bajo voltaje, IPB, etc.)
y hemos desarrollado el producto con distintas medidas de seguridad y con asignación de grados de protección respecto de los componentes eléctricos y de las cajas protectoras, frente a arcos eléctricos, seismos, satisfaciendo así las diversas necesidades de nuestra clientela.

Asimismo, para contribuir a la lucha contra el cambio climático, ofrecemos productos que utilizan agentes aislantes ecológicos, como Dry-air.

Características y ventajas

Ofrecemos soluciones individualizadas gracias a nuestra excelente tecnología.

  • Reducción de la superficie
    de la instalación gracias a su forma compacta

    • Su tamaño compacto permite reducir hasta un 40% de la superficie de las subestaciones eléctricas en
      comparación con los modelos precedentes
    • Diseño de peso optimizado que permite disminuir el coste de construcción de las subestaciones eléctricas

  • Diseño ideado para la seguridad y fiabilidad del producto

    • Garantía de la seguridad del operador frente a los accidentes que puedan producirse a causa de los arcos
      eléctricos durante el funcionamiento del cuadro de distribución CGIS
    • Aseguramiento de la fiabilidad del producto gracias al diseño basado en el estudio de la lectura de campos eléctricos, estructuras y de los arcos eléctricos

  • Diseño ideado para satisfacer la comodidad de los usuarios

    • El diseño y desarrollo del producto están inspirados en el deseo de garantizar la comodidad de los usuarios en su
      manejo y mantenimiento

  • Resultados de suministros diversos

    • Reconocimiento de su calidad a través del suministro a los clientes de 40 países

Productos principales

Les presentamos soluciones que satisfacen las demandas de los clientes.

Pro MV SWGR

Desde que en 1984 desarrollamos el cuadro de distribución de alto voltaje de 25,8 kV y 25 kA, hemos venido suministrando este producto y prestando servicios durante más de 30 años a distintos países. Su tamaño compacto permite reducir hasta un 40% de la superficie de las subestaciones eléctricas en comparación con los modelos precedentes y los compartimentos de disyuntores, de conductor principal y de cables están separados entre sí mediante particiones metálicas que previenen la expansión en caso de accidentes.

Ver valores nominales
Características
(unidad de medida) 		HAS/A-12.XX.XX HAS/A-17.XX.XX HAS/A-24.XX.XX
Rated voltage(kV) 12 17,5 24
Rated short-time current(kA) 25 31,5 40 50 25 31,5 40 50 25 40
Short-time duration(sec) 3 3 3
Rated normal current(A) 630/1.250/2.000/2.500/3.150/4.000 630/1.250/2.000/2.500/3.150/4.000 1.250/2.500 1.250/3.150
Power frequency voltage(kV) 28 38 50
Lightning impulse voltage(kV) 75 95 125
Frequency(Hz) 50/60 50/60 50/60
Internal arc Class AFLR AFLR AFLR
Current(kA) 25 31,5 40 50 25 31,5 40 50 25 40
Duration(sec) 1 1 1
IP degree Enclosure IP4X IP4X IP4X
Partition IP2X/3X IP2X/3X IP2X/3X
Optional IP41/42 IP41/42 IP41/42
Loss of service continuity LSC2B LSC2B LSC2B
Partition class PM PM PM

Pro LV SWGR

Hyosung Heavy Industries suministra a los diferentes países productos de potencias variadas, como de 480 V, 100 kA y 6.300 A, en base al resultado y experiencia de suministros al interior del país y al exterior, durante más de 20 años. Las particiones interiores están construidas en Form 4b (Type-6). De fácil mantenimiento y revisión. Su tamaño compacto permite reducir hasta un 20% de la superficie de instalación en las subestaciones eléctricas en comparación con los modelos precedentes, lo que permite el uso eficaz de espacios así como la reducción del coste de construcción.

Ver valores nominales
Características
(unidad de medida) 		HSL-XX(Pole)-XX(A)-XX(kA)
Rated voltage(V) Up to 690
Rated insulation voltage(V) 1.000
Rated short-time current(kA) 65 85 100
Short-time duration(sec) 1
Rated normal current(A) Up to 4.000 Up to 6.300 Up to 6.300
Frequency(Hz) 50/60
Phases 3P/4W
Internal arc Class Arcing Class C
Current(kA) 65 85 100
Duration(sec) 0,5
IP degree Enclosure IP4X
Partition IP2X/3X
Optional IP41/42
Form of separation Form 3b
Optional form of separation Form 4b(Type 6)
Size Width(mm) 1
Height(mm) Up to 4.000 Up to 6.300 Up to 6.300
Height with duct(mm) 50/60
Depth(mm) 3P/4W

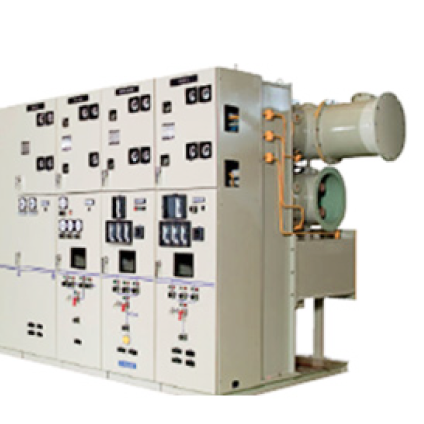

Pro MV GIS

El cuadro de distribución Pro GIS se utiliza en edificios, fábricas, metros y demás instalaciones públicas que requieren alta fiabilidad, estabilidad y una mínima superficie de instalación. Hyusung Heavy Industries tiene toda una línea de modelos con un máximo de 40 kV de corriente nominal de cierre de cortocircuito y una tensión nominal de 24 kV a 38 kV, y ha obtenido certificaciones internacionales tales como ICE y IEEE. Además, ha desarrollado y suministrado MV GIS que aplica agentes aislantes ecológicos Dry Air.

SERIES-S

Compact Gas Insulated Switchgear (CGIS)

  • Caja protectora : acero (tanque de gas rectangular o cilíndrico)
  • Agente aislante : gas SF6
  • Alcance de tensión : -38 kV
  • Alcance de corriente eléctrica : 1.250 A / 2.500 A/ 3.150 A
  • Capacidad de cortocircuito : 40 kA/3 sec
  • Estructura compacta de módulos encapsulados
  • Posibilidad de ofrecer amplias soluciones individualizadas
SERIES-U

Compact Gas Insulated Switchgear (CGIS)

  • Caja protectora : acero (tanque de gas rectangular o cilíndrico)
  • Agente aislante : gas SF6
  • Alcance de tensión : -36 kV
  • Alcance de corriente eléctrica : 1.250 A / 2.000 A/ 4.000 A
  • Capacidad de cortocircuito : hasta 40 kA/3 sec
  • Estructura compacta de módulos encapsulados
  • Modelos de gran capacidad
SERIES-C

Cubicle & Compact Gas Insulated Switchgear (CCGIS)

  • Caja protectora : acero inoxidable (soldador láser robotizado, compartimento hermético de gas)
  • Agente aislante : gas SF6
  • Alcance de tensión : 36 kV / 38 kV
  • Alcance de corriente eléctrica : 1.250 A / 2.500 A/ 3.150 A
  • Capacidad de cortocircuito : -40 kA/3 sec
  • Es el modelo de Pro MV GIS con la más baja presión nominal de gas (0,03 MPa)
  • Es el más económico y compacto y requiere poco espacio para su instalación
SERIES-D

EcológicoDry Air Insulated Switchgear (DAIS)

  • Caja protectora : acero (tanque de gas rectangular o cilíndrico)
  • Agente aislante : Dry Air, GWP=0
  • Alcance de tensión : 25,8 kV / 27 kV / 38 kV
  • Alcance de corriente eléctrica : 630 A - 3.150 A
  • Capacidad de cortocircuito : -40 kA/3 sec
Ver valores nominales

SERIES – S

  • ProGIS S252C

    • Rated Voltage : 25,8kV (Circular Tank)
    • Single / Double Busbar System
    • Rated Current : 630A / 2.000A
    • Short Circuit Capacity : 25kA/1sec

  • ProGIS S254

    • Rated Voltage : 25,8kV (Circular Tank)
    • Single / Double Busbar System
    • Rated Current : 1.250A / 2.500A / 3.150A
    • Short Circuit Capacity : 40kA/3sec

  • ProGIS S363

    • Rated Voltage : 36kV (Rectangular Tank)
    • Single / Double Busbar
    • Rated Current : 1.250A / 2.500A
    • Short Circuit Capacity : 31,5kA/3sec

  • ProGIS S384

    • Rated Voltage : 38kV (Rectangular Tank)
    • Single / Double / Transfer Busbar
    • Rated Current : 1.250A / 2.500A / 3.150A
    • Short Circuit Capacity : 40kA/3sec

  • ProGIS S252S

    • Rated Voltage : 25,8kV (Rectangular Tank)
    • Single Busbar System
    • Rated Current : 1.250A / 2.000A
    • Short Circuit Capacity : 25kA/3sec

  • ProGIS S242

    • Rated Voltage : 24kV (Rectangular Tank)
    • Single Busbar System
    • Rated Current : 1.250A / 2.000A
    • Short Circuit Capacity : 25kA/3sec
  • SERIES – S : COMPACT GAS INSULATED SWITCHGEAR (CGIS) – SF6 Gas Insulation, Steel Enclosure, Cubicle / Circular Type Busbar Tank, Modular and Encapsulated Design

SERIES – U

  • ProGIS U254

    • Rated Voltage : 25,8kV (Circular Tank)
    • Single / Double Busbar System
    • Rated Current : 1.250A/ 2.000A /4.000A
    • Short Circuit Capacity : 40kA/3sec

  • ProGIS U364

    • Rated Voltage : 36kV (Circular Tank)
    • Single / Double Busbar
    • Rated Current : 1.250A/ 2.000A /4.000A
    • Short Circuit Capacity : 40kA/3sec
  • SERIES – U : COMPACT GAS INSULATED SWITCHGEAR, ULTRA TYPE (CGIS) – SF6 Gas Insulation, Steel Enclosure, Circular Type Busbar Tank

SERIES – C

  • ProGIS C363

    • Rated Voltage : 36kV (Cubicle Type Tank)
    • Single Busbar
    • Rated Current : 1.250A/ 2.500A
    • Short Circuit Capacity : 31,5kA/3sec

  • ProGIS C364

    • Rated Voltage : 36kV (Cubicle Type Tank)
    • Single / Double Busbar
    • Rated Current : 1.250A/ 2.500A/ 4.000A
    • Short Circuit Capacity : 40kA/3sec
  • SERIES – C : CUBICLE AND COMPACT GAS INSULATED SWITCHGEAR (CCGIS) - SF6 Gas Insulation, Stainless Steel Gas Tank, Light Weight

SERIES – D

  • ProGIS D252

    • Rated Voltage : 25,8kV (Circular Tank)
    • Single / Double Busbar
    • Rated Current : 630A / 2.000A
    • Short Circuit Capacity : 25kA/1sec
  • SERIES – D : DRY AIR GAS INSULATED SWITCHGEAR (DAIS)- Environment Friendly, GWP=0, Dry Air Gas Insulation, Steel Enclosure, Modular Design (Green highlighted)

SERIES – R

  • ProGIS R25

    • Rated Voltage : 24kV
    • Single Busbar
    • Rated Current : 600A/ 1.250A
    • Short Circuit Capacity : 25kA/1sec
  • SERIES – R : GAS INSULATED SWITCHGEAR FOR RENEWABLE ENERGY (ESS/ PV) – SF6 Gas Insulation, Steel Enclosure.

Pro IPB(Isolated Phase Bus)

Hyosung Heavy Industries es la única empresa del país que posee diseño y tecnología IPB y desde
el año 1985 suministra productos con la corriente nominal máxima de 43.000 A a distintas
compañías de generadores nacionales e internacionales, como Korea Hydro & Nuclear Power Co. Ltd.

Características y ventajas

  • Diversas capacidades de corriente
  • Minimizando el número de nodos se reduce el tiempo de instalación
  • Diseño adaptado a los elementos estructurales y a sus condiciones de conductividad (tipo deslizante)
  • Minimización de pérdidas térmicas mediante la circulación de aire en circuitos cerrados a través de sistema de enfriamiento por aire forzado y dispositivo de presión
  • Aseguramiento de la fiabilidad de los productos mediante el empleo de diseño estructural,
    realizado tomando en consideración las condiciones naturales tales como fuertes vientos, salinidad, seismos, etc.
  • Instalación fiable conseguida gracias a la tecnologías de escaneo 3D que minimiza los errores

Resultado del suministro

Nuestro saber hacer se manifiesta en el resultado de nuestros diversos suministros.

  • República de Corea

    Eco-friendly Dry Air Insulated Switchgears for Korea Electric Power Corporation

    • Korea Electric Power Corporation
  • Oman

    Duqm Refinery Project

    • ProSWGR (415V 100kA)
    • Duqm Refinery & Petrochemical Industries Company LLC
  • República de Corea

    GS Caltex MFC Project

    • ProGIS
    • GS Caltex
  • EE. UU.

    Major Investor Owned Utilities

    • ProGIS (38kV 40kA)
  • Rusia

    Arctic LNG #2 Project

    • ProSWGR
    • Novatec
  • República de Corea

    S-OIL RUC Project

    • ProGIS, ProSWGR
    • S-OIL

Certificaciones

Respetamos los estándares globales y mantenemos la mejor calidad del entorno.

Ver todas las certificaciones
  • IEC

    IEC

  • ANSI

    ANSI

  • IEEE

    IEEE

  • GOST

    GOST

  • KEPIC

    KEPIC

  • KOLAS

    KOLAS

  • KEMA

    KEMA

  • CESI

    CESI

  • KERI

    KERI

  • IPH

    IPH

  • ISO9001

    ISO9001

  • ISO14001

    ISO14001

  • ISO45001

    ISO45001

Centro de descargas

Puede consultar material especializado.

Ir a

Introducir los datos para su registro

Le damos las gracias por su interés en el negocio de Hyosung Heavy Industries.
Para descargar el material solicitado, introduzca los siguientes datos.

Correo
electrónico *
Nombre y apellidos *
Empresa(departamento) *
Consentimiento para recopilación de datos personales y su uso *
  • 1. Datos personales objeto de recopilación

    La empresa recopila datos personales dentro del mínimo indispensable con el fin de ofrecer servicios.

    처리 항목
    1) Datos que se recopilan al registrar las consultas
    Nombre, correo electrónico
    2) Datos que se recopilan al descargar los materiales del Centro de Descargas
    Nombre, correo electrónico, nombre de la empresa
    3) Datos que se recopilan al compartir los materiales del Centro de Descargas
    Nombre, correo electrónico
    4) Datos que se recopilan al registrar en el Centro de Reclamaciones(bajo el nombre real)
    Nombre, correo electrónico, teléfono
    5) Datos que se recopilan automáticamente durante el uso de servicios de la página web
    IP del dispositivo con que se conecta, historial de uso de servicios, registro de acceso, cookies, dirección MAC
  • 2. Objeto de la recopilación de datos personales

    La empresa recopila los datos personales para las finalidades siguientes.

    처리 항목
    1) Datos que se recopilan al registrar las consultas
    Identificación del usuario, respuesta a la consulta del usuario, notificaciones
    2) Datos que se recopilan al descargar los materiales del Centro de Descargas
    Identificación del usuario
    3) Datos que se recopilan al compartir los materiales del Centro de Descargas
    Remisión del correo electrónico
    4) Datos que se recopilan al registrar en el Centro de Reclamaciones(bajo el nombre real)
    Identificación del usuario, denuncias sobre corrupción, gestión de reclamaciones
    5) Datos que se recopilan automáticamente durante el uso de servicios de la página web
    Mejora de la gestión estable del servicio y de su calidad a través del registro de frecuencia con que se conectan los usuarios y de la recopilación de información estadística sobre uso de servicios, etc.
  • 3. Período de conservación de datos personales

    Los datos personales del sujeto de datos se eliminan una vez logrado el fin para el que fueron recabados y recopilados. No obstante, los datos siguientes pueden ser conservados durante el período establecido por motivos que se indican a continuación.

    처리 항목
    1) Datos que se recopilan al registrar las consultas
    Plazo de conservación : 1 año
    Motivo de conservación : Identificación del usuario, respuesta a la consulta del usuario, notificaciones
    2) Datos que se recopilan al descargar los materiales del Centro de Descargas
    Plazo de conservación : 1 año
    Motivo de conservación : Identificación del usuario
    3) Datos que se recopilan al compartir los materiales del Centro de Descargas
    Plazo de conservación : 6 meses
    Motivo de conservación : Remisión del correo electrónico
    4) Datos que se recopilan al registrar en el Centro de Reclamaciones(bajo el nombre real)
    Plazo de conservación : 1 año
    Motivo de conservación : Identificación del usuario, denuncias sobre corrupción, gestión de reclamaciones
    5) Datos que se recopilan automáticamente durante el uso de servicios de la página web
    Plazo de conservación : 6 meses
    Motivo de conservación : conocer la frecuencia con que se conectan los usuarios y recopilación de información estadística sobre uso de servicios
  • 4. Derecho a denegar el consentimiento a la recopilación de datos personales

    Los sujetos de datos tienen derecho a denegar el consentimiento a la recopilación de datos personales y, en ese caso, pueden encontrarse con limitaciones a la hora de registrarse como miembros o de hacer uso pleno de los servicios.

Consentimiento para el tratamiento de datos personale *
  • 1. La empresa encomienda el tratamiento de datos personales de la manera siguiente, para que su gestión resulte más fluida, y establece las normas necesarias para que los datos personales sean tratados de forma segura al contratar la encomienda de acuerdo con la Ley.
    처리 항목
    Administración de la página web
    El sujeto al que se encomienda (cesionario): Hyosung TNS Co., Ltd.
    Contenido de la encomienda : mantenimiento de la página web y control del sistema, etc.
    Plazo de conservación y de utilización de los datos personales ; tiempo de conservación establecido expresamente y la finalización de la causa
  • 2. Derecho a denegar el consentimiento sobre la encomienda de tratamiento de datos

    Los sujetos de datos tienen derecho a denegar el consentimiento sobre la encomienda de tratamiento de datos personales. No obstante, en ese caso, el uso normal de servicios relacionados con el registro como miembro y demás gestiones pueden verse imposibilitados.

  • La información del cliente se utiliza únicamente para su identificación.

Comparta su material descargado.

Una vez introducidos los datos siguientes, podrá compartir el material descargado a través de correo electrónico.

Remitente *
Destinatario *
Título *
Contenido *
Material compartido
