특수기어
풍부한 경험의 기술 개발 인력과 다양한 해석, 검증, 시험을 통해 신뢰성 높은 제품을 생산합니다.
다양한 적용분야와 풍부한 납품실적을 보유하여 요구사항을 충족하는 맞춤 솔루션을 제공하고 있습니다.
제품 분류
고객의 요구사항을 충족하는 맞춤 솔루션을 만나보세요.

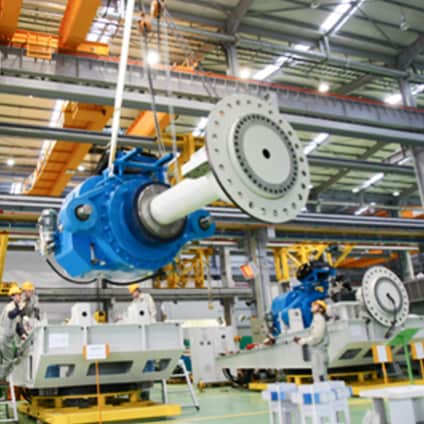

Wind Turbine Gear Unit
2005년부터 Wind Turbine Gear Unit 개발에 착수한 효성은 750kW급 기어 유닛 개발을 시작으로 현재 2MW 기어 유닛 개발을 완료하였습니다. 최근에는 그린 에너지에 대한 고객의 수요에 대응하기 위해 1.65MW, 5MW급 기어 유닛을 개발하고 있습니다.
특징
- 손쉬운 유지보수
- 기어비가 높고, 전력밀도가 많음
- 유압식 댐퍼 적용(2MW)
- 최적화 설계(기어, 샤프트, 케이싱)
- Flexible pin 채용(2MW)으로 기어 내구성이 높음

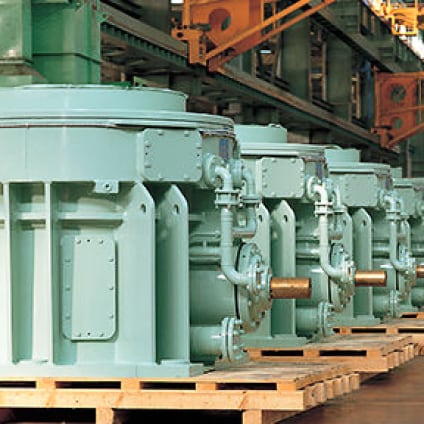

Vertical Roller Mill Gear Unit
효성의 Vertical Roller Mill Gear Unit은 화력발전소의 연료인 석탄과 시멘트 공장의 석회석 등을 분쇄하는 작업의 핵심역할을 합니다. 열악한 환경과 고하중에도 견딜 수 있는 내구성을 가지고 있으며, 온도를 감지하는 센서를 부착하여 베어링과 오일의 온도를 관리할 수 있습니다. 유성 기어와 베벨 기어를 조합하여 기어비를 약 20:1~40:1로 절약할 수 있도록 설계가 가능한 것이 장점입니다.
특징
- 베벨 기어와 유성 기어로 구성되어 수평 입력축으로 동력이 들어와 수직 출력축으로 동력 전달
- 큰 부하용량을 견딜수 있는 견고한 케이싱으로 설계
- 상부 연삭기의 수직하중에 대한 힘을 지탱하기 위한 베어링 사용
- 정밀한 윤활 시스템의 설계와 유압 제어를 통한 청정도 유지로 적절한 기어윤활과 오일관리로 기어의 마찰 손실 감소와 베어링 수명을 연장시켜 감속기의 수명 연장

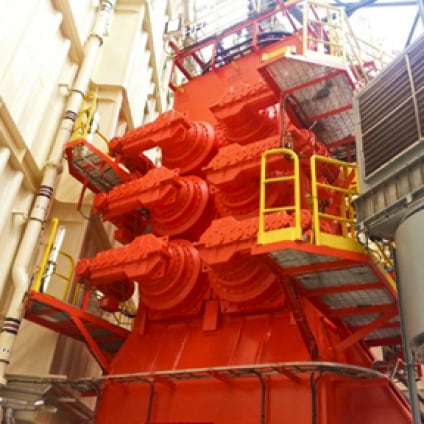

Jacking System
효성의 Jacking System은 해상 위에 고정할 경우에는 jack-up Vessel이 하중을 지지하고 이동할 경우에는 Leg를 지지하는 역할을 하여 Vessel의 설치와 이동을 용이하게 하는 데 중추적인 역할을 수행합니다. Vessel 1대당 일반적으로 36, 54, 72대의 기어 유닛이 부착되며 Vessel은 모든 하중을 각 기어 유닛에서 분배, 구동되도록 설계됩니다.
특징
- 다양한 감속비: 100:1~20,000:1 이상의 감속비 가능
- 1,200톤 이상의 자체 부하시험 능력보유
- 신속한 납기 대응
- 고하중에도 내구성이 강해 우수한 품질
- ABS, CCS 선급 인증 보유
- 2006년 이후 다양한 납품실적 보유(440kips, 550kips, 660kips, 750kips, 1000kips)

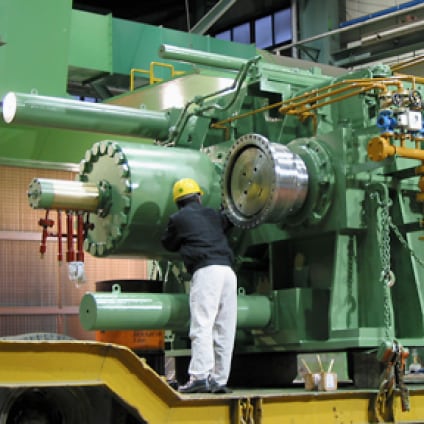

Steel Mill Gear Unit
효성의 Steel Mill Gear Unit은 철판 절단용 Edger, 박판용 Coiler, 철강원료 이송용 2변속, 압연용 Leveler, 원료 분쇄용 Mill 등에 걸친 다양한 실적과 검증을 통해 고객으로부터 호평을 받고 있습니다.
특징
- 강제 윤활방식 적용
- Mandrel Shaft 적용(Coiler)
- Bush 적용으로 유지보수 용이(Coiler)
- 다축, 2개 이상의 입력 동력 제공(Leveler)
- 유압장치 사용으로 기어 변속(2단계 변속)

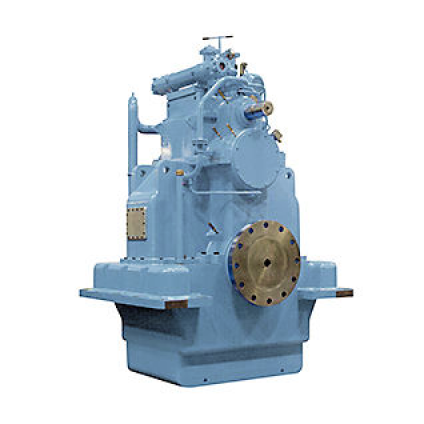

Marine Gear Unit
효성의 Marine Gear Unit은 선상과 같이 운전조건이 열악한 곳에서 사용되는 감속기로 Main Propulsion Gearbox, Thruster Gearbox, Dredger Pump Gearbox, Generator Gearbox 등이 대표적입니다. 다른 유형의 감속기보다 높은 신뢰성과 내구성이 필요하므로 설계 및 제작 단계에서부터 복잡하고 수준 높은 기술이 요구됩니다. 특히 대형 선박에 사용되는 추진 감속기는 선박의 수명기간 동안 교체가 불가능하므로 설계 및 제작 단계에서 매우 높은 가공 정도를 요구하고 있습니다.
특징
- 다양한 고객에 대응한 최적 설계
- 신속한 납기와 품질 보증 인프라 구조
- 간단한 작동과 유지보수
- 제품의 신뢰성과 내구성

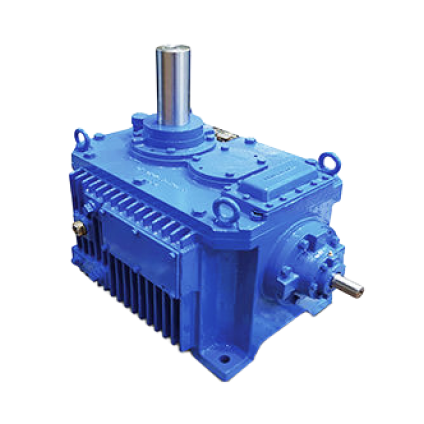

Cooling Tower Gear Unit
Cooling Tower Gear Unit은 냉각탑에 설치된 날개를 회전시켜 주는 역할을 하며 장시간 사용하더라도 제품에 무리가 없어야 함은 물론 물에 대한 보호기능도 갖추어야 합니다.수직축을 회전시키기 위해 입력축과 출력축의 배열이 직각을 이루고 있으며 설계시 고객의 조건을 적극 반영 하고 있습니다.
특징
- IP55 이상 보호 등급
- 수직 상향 방향의 축
- 입력축과 출력축이 직각으로 배열
- 베벨 기어 사용
납품실적
다양한 납품실적을 통한 효성중공업의 노하우가 있습니다.
-
대한민국
Wind turbine, 750kW
- [Gearbox Specification]
- - Gear Ratio : i = 75
- - Weight / Configuration : 6,000kg / 1 Planet + 2 Parallel
-
대한민국
Wind turbine, 2000kW
- [Gearbox Specification]
- - Gear Ratio : i = 125
- - Weight / Configuration : 16,500kg / 2 Planet + 1 Parallel
-
대한민국
Driving Gear Unit, 170kW 7200RPM
- [Gearbox Specification]
- - Gear Ratio : i = 13.03
- - Weight / Configuration : 700kg / Helical + Spiral Bevel
-
대한민국
Driving Gear Unit, 210kW 4500RPM
- [Gearbox Specification]
- - Gear Ratio : i = 7.07 ( Gear teeth : 14/99 )
- - Configuration : Helical 1 reduction
-
대한민국
Turning gear, 40kW
- [Gearbox Specification]
- - Gear Ratio : i = 75
- - Weight / Size : 3000kg / 1.5 x 2.2 x 2.5 meter
-
미국
Offshore Jack-up Rig, 440 ~ 920 kips
- [Gearbox Specification]
- - Gear Ratio : i = 6690
- - Weight / Size : 6000kg / 2.2 x 1.9 x 1.3 meter
